UML学习笔记

1.关系线条类型

这里写图片描述

类与类之间由弱到强关系是: 没关系 < 依赖 < 关联 < 聚合 < 组合

类图：

• +：public
• -：private
• #：protected

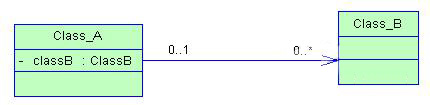

类间数量的对应关系

• 1…1表示另一个类的一个对象只与该类的一个对象有关系
• 0…* 表示另一个类的一个对象与该类的零个或多个对象有关系
• 1…* 表示另一个类的一个对象与该类的一个或多个对象有关系
• 0…1表示另一个类的一个对象没有或只与该类的一个对象有关系

都是从具体实现、派生类、部分等出发，指向接口、超类、整体等

• 依赖：一个类A使用到了另一个类B，而这种使用关系是具有偶然性的、临时性的、非常弱的，但是B类的变化会影响到A。eg 人使用了锤子就是依赖关系

• 关联：他体现的是两个类、或者类与接口之间语义级别的一种强依赖关系，这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的，而且双方的关系一般是平等的、关联可以是单向、双向的。依赖在代码中主要体现为类A的某个成员方法的返回值、形参、局部变量或静态方法的调用，则表示类A引用了类B。eg 如一个人和他的同事之间的关系

  • **依赖和关联区别：**我用锤子修了一下桌子，我和锤子之间就是一种依赖，我和我的同事就是一种关联。依赖是一种弱关联，只要一个类用到另一个类，但是和另一个类的关系不是太明显的时候（可以说是“uses”了那个类），就可以把这种关系看成是依赖，依赖也可说是一种偶然的关系，而不是必然的关系。关联是类之间的一种关系，例如老师教学生，老公和老婆这种关系是非常明显的。依赖是比较陌生，关联是我们已经认识熟悉了
  • 发生依赖关系的两个类都不会增加属性。其中的一个类作为另一个类的方法的参数或者返回值，或者是某个方法的变量而已。
  • 发生关联关系的两个类，类A成为类B的属性，而属性是一种更为紧密的耦合，更为长久的持有关系。
  • 从关系的生命周期来看，依赖关系是仅当类的方法被调用时而产生，伴随着方法的结束而结束。
  • 关联关系当类实例化的时候产生，当类对象销毁的时候关系结束。

• 继承：派生类指向超类。eg. Chinese -> Human

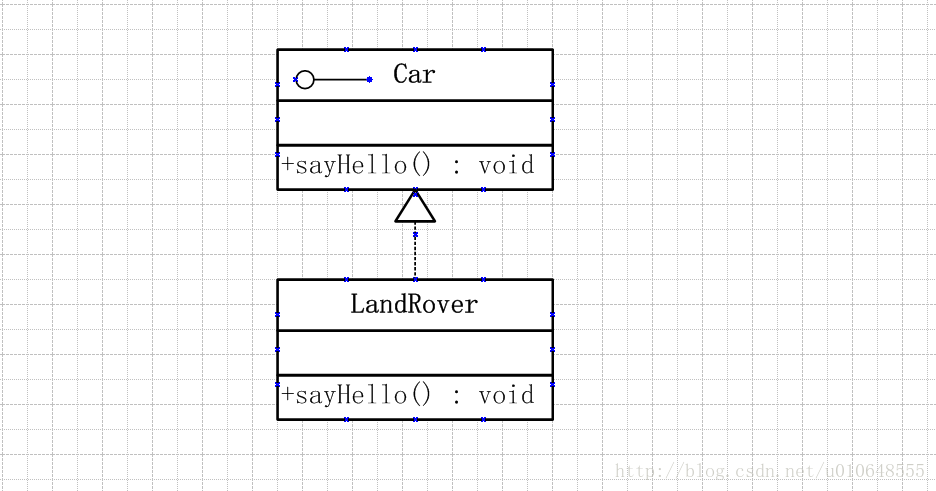

• 实现：实现类指向接口。eg. LandRover -> Car

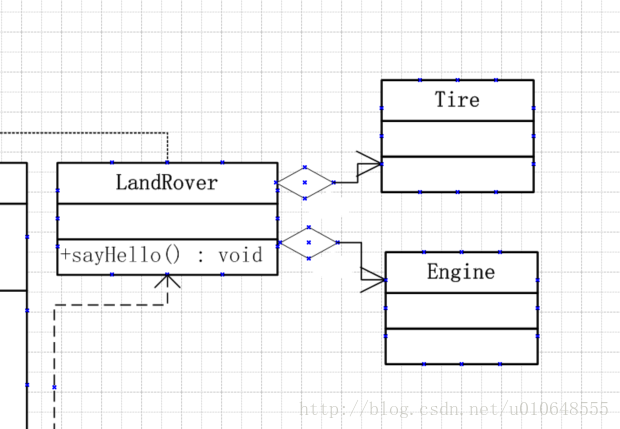

• 聚合：整体指向部分，部分不需依附于整体存在。eg LandRover有Tire和Engine，且Tire和Engine可独立于LandRover存在

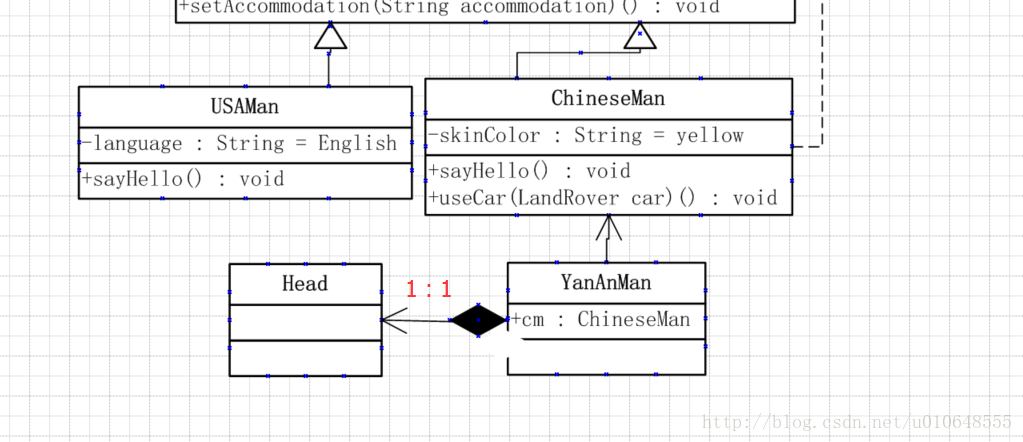

• 组合：整体指向部分，部分依附于整体存在，有相同的生命周期。eg YananMan有Head， Head脱离了YananMan无法独立存在

  • 聚合和组合的区别：聚合类的构造函数中包含另一个类的实例作为参数，因为构造函数中传递另一个类的实例，因此学生可以脱离班级体独立存在。组合类的构造函数包含另一个类的实例化。因为在构造函数中进行实例化，因此两者紧密耦合在一起，同生同灭，学生不能脱离心脏而存在。
  • 在聚合关系中，客户端可以同时了解Classes类和Student类，因为他们是独立的。
  • 在组合关系中，客户端只认识Student类，根本不知道Heart类的存在，因为心脏类被严密地封装在学生类中。

2. 自动生成UML

使用Doxygen生成：

# 安装doxygen
apt install graphviz
apt install doxygen
# 生成配置文件
doxygen -g Doxygen.config
# 修改配置文件
# 主要修改参数如下，其他参数可根据需要修改
# EXTRACT_ALL            = YES
# HAVE_DOT               = YES
# UML_LOOK               = YES
# RECURSIVE              = YES
vim Doxygen.config
# 生成文档
doxygen Doxygen.config
